Почему АПС не может работать в одиночку

Сработала пожарная сигнализация. В коридоре включилась сирена, замигали табло «Выход». Но лифты продолжают ходить, вентиляция разносит дым по этажам, а двери на путях эвакуации остаются запертыми. Люди не могут выйти, пожарные — зайти, а дым проникает в лестничные клетки, отрезая пути спасения.

Это не гипотетический сценарий, а реальная ситуация, которая произошла в одном из бизнес-центров Подмосковья. Пожар на 5-м этаже тушили 40 минут. Но эвакуация заняла почти час — потому что лифты не отключились, и люди продолжали ими пользоваться, а дым по вентиляции пошёл на верхние этажи.

В этой статье разберём, какие системы должны быть интегрированы с пожарной сигнализацией, какие сигналы и команды передаются, и как это работает на практике.

Благодарим специалистов компании “Огнебой”, которые, во время подготовки статьи, рассказали о типичных ошибках при интеграции пожарной сигнализации и требованиях к её взаимодействию с другими системами.

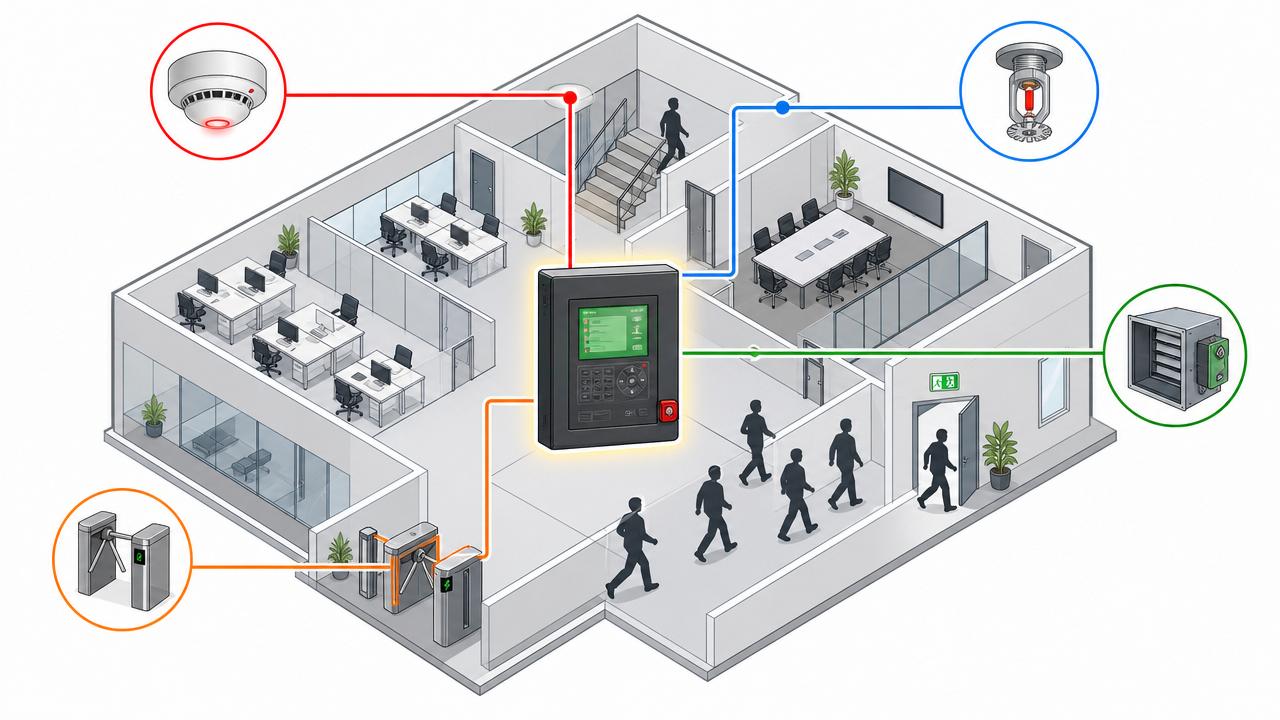

Зачем нужна интеграция: основные задачи

Пожарная сигнализация — это «мозг» системы безопасности здания при пожаре. Она обнаруживает угрозу и должна отдать команды всем исполнительным системам.

Задачи интеграции:

1. Обеспечить эвакуацию людей. Лифты должны опуститься на первый этаж и открыть двери, замки на путях эвакуации — разблокироваться, оповещение — включиться.
2. Предотвратить распространение огня и дыма. Вентиляция должна отключиться, дымоудаление — включиться, противопожарные клапаны — закрыться.
3. Обеспечить работу пожарных подразделений. Лифты для пожарных должны переключиться в специальный режим, насосы пожаротушения — запуститься.

Без интеграции АПС — это просто «сирена, которая пищит». С интеграцией — это система управления зданием в критической ситуации.

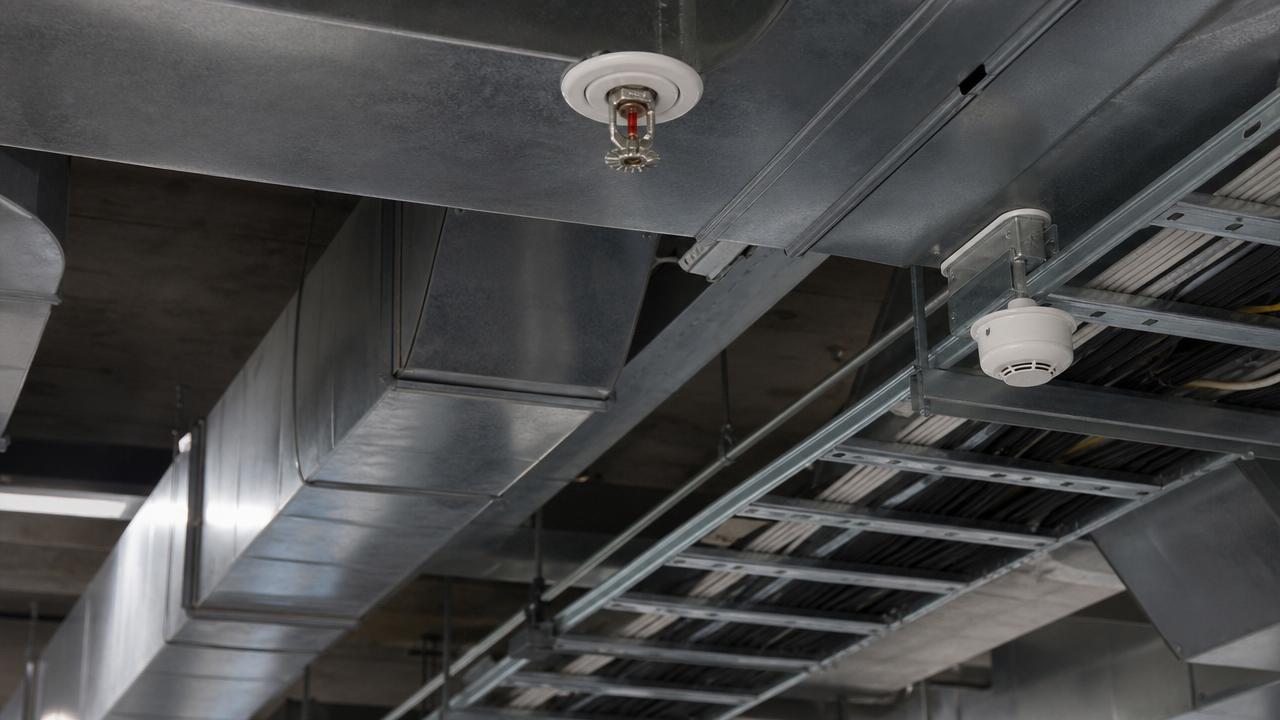

Интеграция с системой вентиляции и дымоудаления

Это самый важный вид интеграции после самого оповещения. Дым — главная угроза при пожаре, он распространяется быстрее огня. По статистике, большинство людей при пожарах гибнут не от огня, а от отравления продуктами горения.

Принцип работы

При срабатывании АПС система управления вентиляцией и дымоудалением (в нормативных документах — система противодымной защиты) получает сигнал от пожарной сигнализации и выполняет алгоритм:

• Отключение общеобменной приточно-вытяжной вентиляции — чтобы не разносить дым по зданию.
• Включение вытяжной противодымной вентиляции — дым удаляется из коридоров и холлов.
• Включение приточной противодымной вентиляции (подпора воздуха) — в лестничные клетки и лифтовые шахты нагнетается воздух, чтобы дым туда не попадал.
• Закрытие противопожарных клапанов в местах пересечения воздуховодами противопожарных преград.

Современные системы могут работать на упреждение: при получении сигнала «Внимание» (более ранний уровень тревоги, чем «Пожар») BMS может лишь скорректировать работу вентиляции в зоне тревоги, не останавливая её во всём здании.

Нормативные требования

Согласно СП 7.13130, системы противодымной защиты должны автоматически включаться от сигналов пожарной сигнализации.

Типичные ошибки

• Вентиляция не отключается — дым идёт по всей системе в другие помещения.
• Дымоудаление включается, но мощность не рассчитана на реальный объём дыма.
• Подпор воздуха не включается — дым заходит в лестничные клетки, пути эвакуации становятся непригодными для прохода.

Интеграция с системой управления лифтами

Лифты при пожаре — это смертельная ловушка, если не управлять ими правильно. Люди могут застрять в задымлённой шахте, а лифт может стать путём распространения дыма. Основной нормативный документ здесь — ГОСТ 34442-2018 «Лифты. Пожарная безопасность», который действует с 1 мая 2019 года.

Общие пассажирские лифты

При возникновении пожара система пожарной сигнализации здания направляет в систему управления лифта электрический сигнал, инициирующий включение режима работы лифта «Пожарная опасность».

Алгоритм работы лифта после получения сигнала :

1. Лифт прекращает нормальную работу и игнорирует все вызовы с этажей.
2. Кабина вне зависимости от направления движения отправляется на основной назначенный этаж (обычно первый этаж здания).
3. Двери автоматически открываются и остаются открытыми.
4. Дальнейшее движение лифта в этом режиме исключается.

Если кабина находится в подземной части здания, алгоритм аналогичный — она отправляется на основной посадочный этаж.

Важное требование из ГОСТа: В кабинах лифтов при поступлении команды на включение режима «Пожарная опасность» должен быть предусмотрен звуковой сигнал. Уровень звука — 35–65 дБА. Если двери не закрываются более 20 секунд, устройства контроля препятствий отключаются для обеспечения закрывания дверей.

Лифты для пожарных подразделений

Для зданий высотой более 28 метров (примерно 10 этажей) предусматриваются специальные лифты для пожарных. У них более сложный алгоритм:

• Режим «Пожарная опасность» — аналогичен общим пассажирским лифтам: кабина опускается на основной посадочный этаж, двери открываются.
• Режим «Перевозка пожарных подразделений» — включается специальным ключом из кабины. Управление лифтом производится только из кабины, вызовы с этажей игнорируются.

Нормативные требования

ГОСТ 34442-2018 устанавливает, что разрыв связи между системой пожарной сигнализации здания и системой управления лифта должен переводить лифт в режим «Пожарная опасность». То есть, если сигнал пропал — это тоже аварийная ситуация.

Возвращение лифта в нормальный режим возможно при снятии сигнала о пожаре из автоматической системы пожарной сигнализации или при переводе ручного переключателя уполномоченными лицами.

Типичные ошибки

• Сигнал от АПС не подан на лифты — лифты продолжают работать в нормальном режиме.
• Лифт для пожарных не переключается в специальный режим — пожарные не могут использовать его для тушения.
• Звуковой сигнал в кабине не предусмотрен — пассажиры не понимают, что происходит.

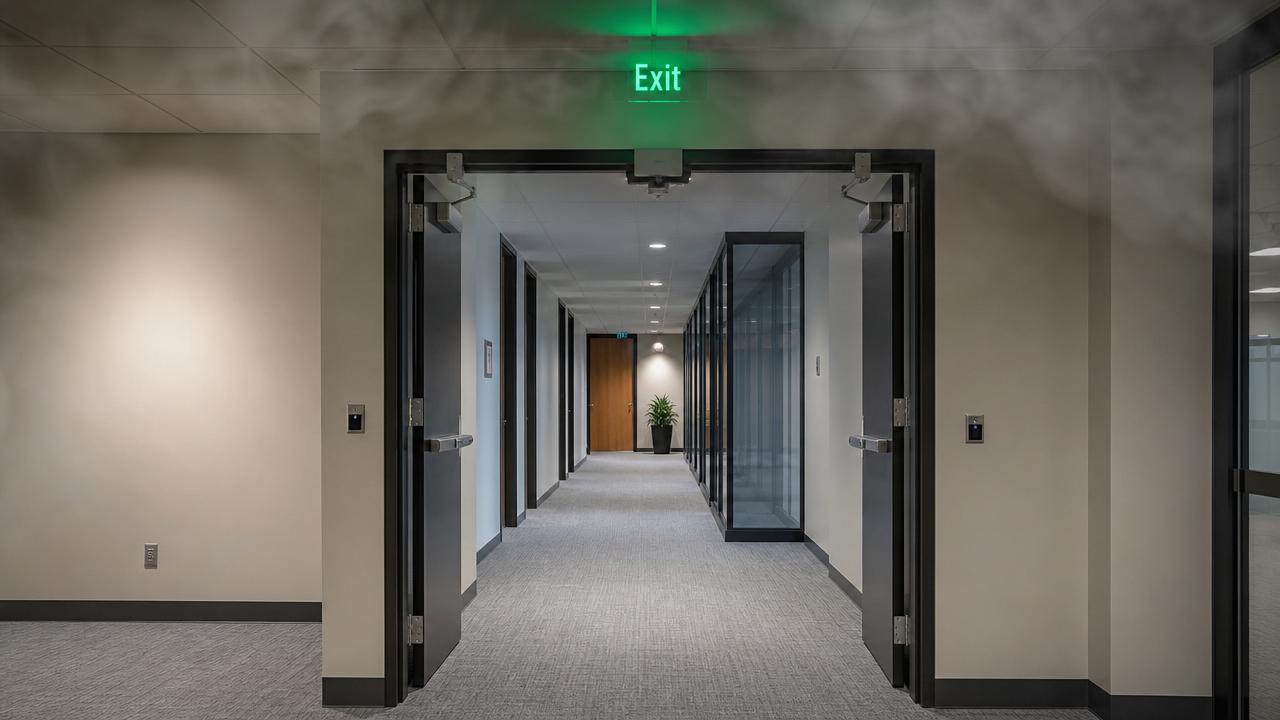

Интеграция с системой контроля доступа (СКУД)

Система контроля доступа при пожаре должна не мешать эвакуации, а помогать ей. Замки, которые годами держали двери закрытыми, должны мгновенно открыться.

Принцип работы

При срабатывании пожарной сигнализации система управления СКУД получает команду «Тревога» и выполняет действия:

• Снятие блокировки с электрозамков на путях эвакуации — двери должны открываться свободно.
• Открытие турникетов на выход (обычно они фиксируются в открытом положении).
• Отключение блокировки запасных выходов — люди могут выйти на улицу.

Обычно используется «сухой контакт» или релейный выход на приборе АПС, который замыкается при тревоге и передаёт сигнал в СКУД.

Нормативные требования

Согласно СП 253.1325800.2016, для высотных зданий АПС должна управлять деблокировкой электрозамков и электромагнитов системы контроля доступа.

Типичные ошибки

• СКУД не интегрирована с АПС — двери остаются заблокированными, люди не могут эвакуироваться.
• Электрозамки запитываются от той же линии, что и АПС, — при отключении питания двери могут не открыться.
• Турникеты при тревоге блокируются, а не открываются — люди застревают в проходе.

Интеграция с системой оповещения и управления эвакуацией (СОУЭ)

Это самая очевидная интеграция, но и здесь есть важные нюансы. СОУЭ — это не просто «сирена, которая орёт», а управляемая система, которая должна адаптироваться к развитию пожара.

Принцип работы

При срабатывании АПС система оповещения получает сигнал о зоне пожара и включает соответствующий тип оповещения для разных зон:

• Для зоны пожара и смежных зон — полное оповещение (звуковое, речевое, световое).
• Для остальных зон — может включаться только предварительное оповещение или оповещение с задержкой (в зависимости от типа СОУЭ и требований).

Система оповещения 2-го типа и выше (речевое оповещение) должна обеспечивать трансляцию специализированных сообщений: «Уважаемые посетители, в здании пожар, просьба сохранять спокойствие и следовать к эвакуационным выходам». Эти сообщения записываются заранее и воспроизводятся автоматически.

Что должно происходить:

• Включение световых указателей «Выход» и эвакуационных знаков.
• Трансляция речевых сообщений (для 3–5 типа СОУЭ).
• Включение эвакуационного освещения.
• В высотных зданиях — поэтажное (зональное) оповещение.

Типичные ошибки

• СОУЭ не получает сигнал о зоне пожара — оповещение включается во всём здании сразу, что может вызвать панику.
• Речевые сообщения не записаны или записаны некачественно — люди не понимают, что делать.
• Уровень звукового давления не соответствует нормам — в некоторых зонах оповещение не слышно.

Интеграция с системами пожаротушения (АУПТ)

Когда система пожаротушения автоматическая (спринклерная, дренчерная, газовая), она управляется не только тепловыми замками, но и сигналами от пожарной сигнализации. В высотных зданиях (согласно СП 253.1325800.2016) АПС должна управлять насосами установок спринклерного пожаротушения и противопожарного водоснабжения.

Принцип работы

При срабатывании АПС в защищаемой зоне:

• Для газовых систем — запускается предупреждение о запуске (обычно 10–30 секунд для эвакуации людей), затем подаётся газ.
• Для спринклерных и дренчерных — насосы могут включаться дистанционно от сигнала АПС (не дожидаясь, пока тепловой замок расплавится).
• Для модульных установок — подаётся команда на пуск.

Нормативные требования

В соответствии с СП 485.1311500.2020, сигнал от АПС должен инициировать пуск автоматических установок пожаротушения (в дополнение к тепловым замкам для спринклеров). Это позволяет снизить инерционность системы и начать тушение раньше.

Типичные ошибки

• Сигнал от АПС не подан на насосную станцию — насосы включаются только после того, как тепловой замок расплавился и давление упало, теряется драгоценное время.
• Задержка перед пуском газового пожаротушения не согласована со временем эвакуации — люди могут не успеть покинуть помещение.

Интеграция с BMS: современный стандарт

В современных «умных» зданиях пожарная сигнализация интегрируется не с каждой системой отдельно, а с центральной системой управления зданием (BMS — Building Management System). Это комплексная система, которая управляет всеми инженерными подсистемами здания: отоплением, вентиляцией, освещением, лифтами, водоснабжением и безопасностью.

Что даёт интеграция с BMS:

• Централизованный контроль всех систем в одном интерфейсе — диспетчер видит состояние всех инженерных систем на одном экране.
• Автоматическое переключение режимов работы всех инженерных систем при пожаре — не нужно настраивать каждую систему отдельно.
• Журналирование событий и возможность анализа — можно восстановить хронологию событий после пожара.
• Быстрое оповещение служб (диспетчерской, охраны, пожарных).

Протоколы интеграции:

• BACnet (Building Automation and Control Networks) — самый распространённый открытый протокол для систем автоматизации зданий. Поддерживает передачу данных между системами разных производителей.
• Modbus — популярный промышленный протокол для связи с контроллерами и датчиками.
• LonWorks — ещё один стандарт в области автоматизации зданий.
• OPC — стандарт для обмена данными между промышленными системами.

Современные тенденции (2026 год):

Интеграция с BMS через стандартные протоколы BACnet, Modbus и SNMP становится обязательной для крупных объектов. Интеллектуальная интеграция позволяет не только автоматически выполнять алгоритмы, но и собирать статистику для анализа и профилактики.

На форуме PROПРОЕКТ 2026, который прошёл 22 апреля 2026 года в Москве, одной из ключевых тем было взаимодействие пожарной сигнализации с другими инженерными системами здания. Эксперты обсуждали практические аспекты интеграции АПС с системами дымоудаления, подпора воздуха и контроля доступа.

Что должно быть в проекте интеграции

Чтобы интеграция работала надёжно и без сбоев, проектная документация должна включать:

1. Перечень всех систем, с которыми взаимодействует АПС (вентиляция, лифты, СКУД, СОУЭ, АУПТ, BMS).
2. Типы сигналов, используемых для связи: сухой контакт (релейный выход), цифровой сигнал (по протоколам BACnet, Modbus), аналоговый сигнал.
3. Алгоритмы работы каждой системы при получении сигнала от АПС. Например: при пожаре на 5-м этаже лифты 1-й секции должны опуститься на 1-й этаж, а лифты 2-й секции — на 6-й этаж (в зависимости от логики эвакуации).
4. Схемы кабельных соединений между системами — как проложены кабели, какие используются интерфейсы.
5. Время срабатывания (задержки, если предусмотрены). Например, задержка перед запуском газового пожаротушения для эвакуации людей.

Контроллеры сопряжения:

Для связи АПС с другими системами используются специальные контроллеры сопряжения или модули ввода-вывода. Они принимают сигнал от АПС (релейный выход) и преобразуют его в команду для конкретной системы. В современных проектах часто используется адресно-аналоговая система «БОЛИД», которая имеет встроенные возможности для интеграции с СКУД, вентиляцией и лифтами.

Краткий чек-лист для проверки интеграции

Пройдите по этим пунктам, чтобы убедиться, что интеграция работает правильно:

• При срабатывании АПС вентиляция отключается, дымоудаление включается, подпор воздуха запускается (в зонах, где это предусмотрено проектом).
• Лифты опускаются на первый этаж, двери открываются, движение блокируется. Лифты для пожарных переключаются в специальный режим.
• Электрозамки на путях эвакуации разблокируются, турникеты открываются (фиксируются в открытом положении).
• Система оповещения (СОУЭ) включается в соответствии с зоной пожара — не во всём здании сразу, а поэтапно.
• Системы пожаротушения (если есть) получают команду на пуск — с учётом необходимых задержек.
• В диспетчерской (BMS) отображается вся информация о сработавших системах — какие зоны, какие системы, в каком состоянии.
• Проведены комплексные испытания всех сценариев — не по отдельности, а все системы вместе.
• Оформлены акты комплексных испытаний — этот документ потребуется при проверке МЧС и при сдаче объекта в эксплуатацию.

Заключение

Пожарная сигнализация в современном здании — это не изолированная система. Она должна управлять лифтами, вентиляцией, дымоудалением, СКУД, оповещением и пожаротушением. Без этой интеграции безопасность здания не обеспечивается в полной мере.

Краткое резюме по каждой системе:

• Вентиляция и дымоудаление — предотвращают распространение дыма, создают незадымляемые пути эвакуации.
• Лифты — выводят людей из опасной зоны (общие лифты) и становятся инструментом для пожарных (специальные лифты).
• СКУД — открывает пути эвакуации, не мешая людям выйти.
• СОУЭ — информирует людей о пожаре и управляет их движением.
• АУПТ — начинает тушение раньше, чем сработают тепловые замки.
• BMS — централизует управление всеми системами и даёт диспетчеру полную картину.

При проектировании нового здания или модернизации существующего обязательно закладывайте интеграцию АПС с другими системами. Это не вопрос комфорта — это вопрос жизни людей.

Детальные требования к интеграции приведены в сводах правил СП 484.1311500.2020, СП 485.1311500.2020, а также в нормативных документах на конкретные системы (СП 7.13130 для вентиляции, ГОСТ 34442-2018 для лифтов).
